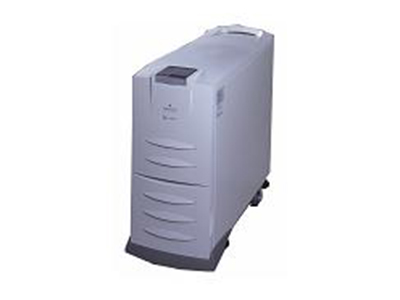

艾默生UH31系列UPS

一、概述

        Emerson/艾默生UH31系列设计的符合国际标准的交流不间断电源系统。此系列产品采用业界领先的全数字控制技术，在提供优异电气性能的同时，充分满足安规及电磁兼容标准，具有完善的智能监控及网络管理功能。它将为各行业用户提供持久的高可靠性电力保障，并成为新一代的不间断电源的标准产品。

    UH31族的产品是三进单出结构的高频在线式UPS，共有三个型号，额定容量分别为10KVA，15KVA和20KVA。此结构的UPS产品在输入侧可以充分平衡三相电网负载，输出侧能直接供用户使用，是此容量范围用户的理想选择 。

二、产品特点
1）全数字控制，全面提高可靠性；
   MTBF平均无故障时间（以美军标计算）：
   10KVA—20KVA 30万小时
2）智能化网络管理，可实现Internet/Intranet远程网络监控和1000台以上多区域UPS集中管理；（配界

   面图若干，组网图若干，SNMP卡外观图，背面接口图）
3）业内最强的电网适应能力： （配电网图，带载能力柱状图）
   相电压120—276VAC，50Hz±10%，320VAC1小时不损坏；
   满足恶劣电网环境，160VAC以上满载运行，160VAC—120VAC承载能力线性递减，120VAC可带半载；
4）多级防雷保护，保证网络系统安全运行：（配闪电图，防雷箱图）
   C级防雷（选件）8/20µS 20KA雷击电流；
   D级防雷（内置）8/20µS 6KV/3KA混合波；
5）符合国际安规及电磁兼容标准
   功率因数>0.95,电磁兼容通过EN50091
6）三进单出产品10—20KVA具有业内独有的缺相工作能力；
   相电压在≥176VAC时，确1相UPS可承担50%负载，缺2相可承担25%负载。
7）智能化电池管理，大幅延长电池寿命。（附放电曲线图，DSP外观图）
   （1）电池放电终止保护电压自动调节
        根据用户负载大小和放电时间，依据电池不同放电倍率的保护曲线，自动调节终止保护电压，

        避免电池因长延时放电而损坏。
   （2）自动均浮充管理
        自动进行电池均浮充转换控制，可提高电池充电效率20%，活化电池，延长电池使用寿命30%。
   （3）电池容量和故障检测
        可判断电池容量，对内置或外置电池接触或连接不良进行自动检测，及时提醒用户解决。
   （4）自主均流的可并联充电器（可并联充电器图等）
        业内第一款源自通信电源的并联充电器，电流不平衡度小于3%，纹波电流小于20mA，避免充电   过程电池发热影响寿命。可根据需要选配扩容，保证长延时UPS系统充电需要。
