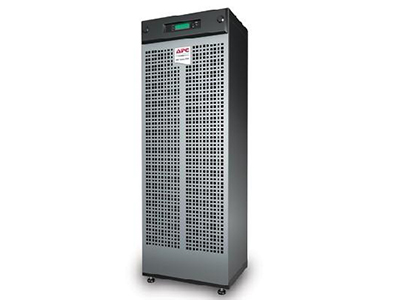

| Galaxy 3500 [3:1/3:3] 10KVA/ 15KVA/ 20KVA/ 30KVA 功能与优势 为技术设备及业内各类应用提供一流品质的高效电源保护。GalaxyTM 3500系列UPS为电气承包商和基建经理实现关键应用领域的高性价比可靠电源保护提供了全新的解决方案。其采用模块化设计，并在出厂时已安装好热插拔电池及电子器件，从而缩短了安装时间，而且也便于进行部署和维护。本款产品具有高达96%出众效率（经TUV认证），这也就是说，不仅可减少该设备的总体拥有成本，而且每年还可为用户节约不少开支。而为提高系统的可用性，GalaxyTM 3500系列UPS随机器标配有双路输入和一个内置维护旁路开关。同时，本款产品还配有一个环境监测卡同时提供开机服务，以确保设备开机后的各项设置是正确的。当然，为满足苛刻工业环境下的运行需求，该设备具有IP 51防护等级，同时其钢制外壳厚度达2毫米并带有可由用户进行更换的空气过滤装置，从而实现本款产品的高度可靠性。 高可用性 双路输入 内部自动旁路 热插拔电池 模块化电源模块 可兼容发电机 可进行冗余并机和增容并机，至多可并联4台机组 易于维护保养 手动维护旁路 可由用户自行更换的空气过滤装置 更换电池时无需借助工具 全正面维护 经济高效 输入功率因数校正 温度补偿电池充电 整机效率：高达96% 安装简便（图） 线缆联接 母线联接 滚轮设计 认证 严格遵循UL、IP、ANSI、IEEE标准进行设计及制造 可管理型 内置Web/SNMP管理及环境监测功能 LCD显示屏 声音报警 选件（三相进、三相出） 最多4台外置电池柜 壁挂式并机专用维护旁路柜 壁挂式单机维护旁路柜 可安装第三方电池的电池柜 可安装第三方变压器的变压器柜 选件（三相进、单相出） 外置电池柜 可安装第三方电池的电池柜 可安装第三方变压器的电池柜 典型应用 商业楼宇：车间、旅馆、会议中心 交通运输及基础设施 制药厂及化工厂 半导体工厂 食品饮料厂 其它工业设施及加工厂 支持及服务 包含开机服务 全球技术支持及售后服务 显著减少设备总体拥有成本（图） 运行效率高达96% 随着使用时间的延长，可将设备的能耗和运行成本降至最低 优化设备占地面积 考虑到UPS在配电室内各种使用情况，至多可节省60%的空间面积 降低对电气基础设施的要求 减少在线缆、变压器及发电机上的投资 输入功率因素修正 降低了安装成本 恶劣苛刻的工业环境（图） 机箱外壳坚固耐用 2毫米厚钢制前盖和结构设计 空气过滤装置易于更换 防止灰尘和碎片进入机箱内部影响UPS性能（按Ashrae 52.1标准集尘率达80%） IP 51防护等级 防滴挡板可防止污垢掉入或液体滴入UPS内部 地面固定装置 防止UPS倾覆 滚轮设计 可轻松推动UPS至任何指定位置 选件（图） 带电池的外置电池柜 提供带有电池开关和不带电池开关两种外置电池柜 单机或并机使用的壁挂式旁路柜 节省空间，并为并机配置提供全方位解决方案 可安装第三方电池或变压器的空机柜 提供兼容第三方电池及变压器的机柜 通讯卡 随机附送SNMP卡，以及其它附加功能卡 技术规格（3:3 UPS） 额定功率（kVA/kW） | 10/8 | 15/12 | 20/16 | 30/24 | 40/32 | 标准交流电源输入 | 输入电压（V） | 380/400/415V （三相+零线） | 频率（Hz） | 40-70 Hz | 输入功率因数 | 负载大于50% > 0.98 | THDI | 满载时 < 5% | 输入电压范围 | 满载时304V到477V，半载时200V到477V（400V条件下） | 双路进线 | Yes | 旁路输入电压范围 | 标准为+/-10%，可设置为+/-4,6,8,10% | 倒送保护 | 倒送保护接触器 | 输出 | 额定输出电压（V） | 380/400/415V（三相+零线） | 满载时运行效率（交流-交流） | 95.7% | 95.7% | 95.3% | 96.4% | 96.0% | 半载时运行效率（交流-交流） | 95.2% | 95.7% | 95.7% | 96.4% | 96.5% | 额定电池电压下运行效率（直流-交流） | 94.7% | 94.7% | 94.8% | 94.8% | 94.8% | 负载功率因数 | 超前0.5到滞后0.5 | 输出功率 | 在正常运行时与主输入同步，自由运行时50Hz +/- 0.05% | 市电供电时过负载能力 | 125%支持10分钟，150%支持60秒 | 电池供电时过负载能力 | 150%支持60秒 | V THD | 0-100%线性负载时< 2%，100%非线性负载时< 5% | 输出电压范围 | 静态负载时 +/- 1%，100%负载阶跃时 +/- 5% | 通讯与管理 | 通讯接口 | 带环境监测的网络管理卡 | 控制面板 | 多功能Powerview液晶显示屏作为状态显示和控制平台 | 紧急电源关掉（EPO） | Yes | 尺寸与重量 | 最大尺寸（高×宽×深）窄型 | 1500×352×854mm | - | 最大尺寸（高×宽×深）宽型 | 1500×523×854mm | 最大重量（公斤）窄型 | 214kg | 402kg | - | 最大重量（公斤）宽型 | 443kg | 472kg | 656kg | 662kg | 颜色 | 金属灰 Metallic Gray (RAL 9023) | 保护 | 浪涌电流 | IEC61000-4-5,EN50091-2 | 热保护 | Yes | 短路电流 | Yes | 标准与认证 | 安全 | IEC/EN62040-1-1 and EN60950 | EMC/EMI/RFI | EN50091-2,IEC62040-2 | 认证 | CE | 环境 | 运行温度 | 0℃ to 40℃ | 贮存温度 | -15℃ to 45℃ | 相对湿度 0-95%非冷凝 | 0 to 95% non-condensing | 运行海拔高度 | 0 to 1,000m | 贮存海拔高度 | 0 to 15,000m | 最大可闻噪声（一米以内） | < 43.3 dBA,< 70% 负载时 | < 46.2dBA,< 70%负载时 | 防护等级 | IP 51 |
技术规格（3:1 UPS） 额定功率（kVA/kW） | 15/12 | 20/16 | 30/24 | 40/32 | 标准交流电源输入 | 输入电压（V） | 380/400/415V （三相+零线） | 频率（Hz） | 40-70 Hz | 输入功率因数 | 负载大于50% > 0.98 | THDI | 满载时 < 5% | 输入电压范围 | 满载时304V到477V，半载时200V到477V（400V条件下） | 双路进线 | Yes | 旁路输入电压范围 | 标准为+/-10%，可设置为+/-4,6,8,10% | 倒送保护 | 倒送保护接触器 | 输出 | 额定输出电压（V） | 220/230/240V | 满载时运行效率（交流-交流） | 95.7% | 95.3% | 96.4% | 96.0% | 半载时运行效率（交流-交流） | 95.7% | 95.7% | 96.4% | 96.5% | 额定电池电压下运行效率（直流-交流） | 95.1% | 94.8% | 94.8% | 94.8% | 负载功率因数 | 超前0.5到滞后0.5 | 输出功率 | 在正常运行时与主输入同步，自由运行时50Hz +/- 0.05% | 市电供电时过负载能力 | 125%支持10分钟，150%支持60秒 | 电池供电时过负载能力 | 150%支持60秒 | V THD | 0-100%线性负载时< 2%，100%非线性负载时< 5% | 输出电压范围 | 静态负载时 +/- 1%，100%负载阶跃时 +/- 5% | 通讯与管理 | 通讯接口 | 带环境监测的网络管理卡 | 控制面板 | 多功能Powerview液晶显示屏作为状态显示和控制平台 | 紧急电源关掉（EPO） | Yes | 尺寸与重量 | 最大尺寸（高×宽×深）窄型 | 1500×352×854mm | - | 最大尺寸（高×宽×深）宽型 | 1500×523×854mm | 最大重量（公斤）窄型 | 402kg | - | 最大重量（公斤）宽型 | 472kg | 656kg | 颜色 | 金属灰 Metallic Gray (RAL 9023) | 保护 | 浪涌电流 | IEC61000-4-5,EN50091-2 | 热保护 | Yes | 短路电流 | Yes | 标准与认证 | 安全 | IEC/EN62040-1-1 and EN60950 | EMC/EMI/RFI | EN50091-2,IEC62040-2 | 认证 | CE | 环境 | 运行温度 | 0℃ to 40℃ | 贮存温度 | -15℃ to 45℃ | 相对湿度 0-95%非冷凝 | 0 to 95% non-condensing | 运行海拔高度 | 0 to 1,000m | 贮存海拔高度 | 0 to 15,000m | 最大可闻噪声（一米以内） | < 43.3 dBA,< 70% 负载时 | < 46.2dBA,< 70%负载时 | 防护等级 | IP 51 |
|
